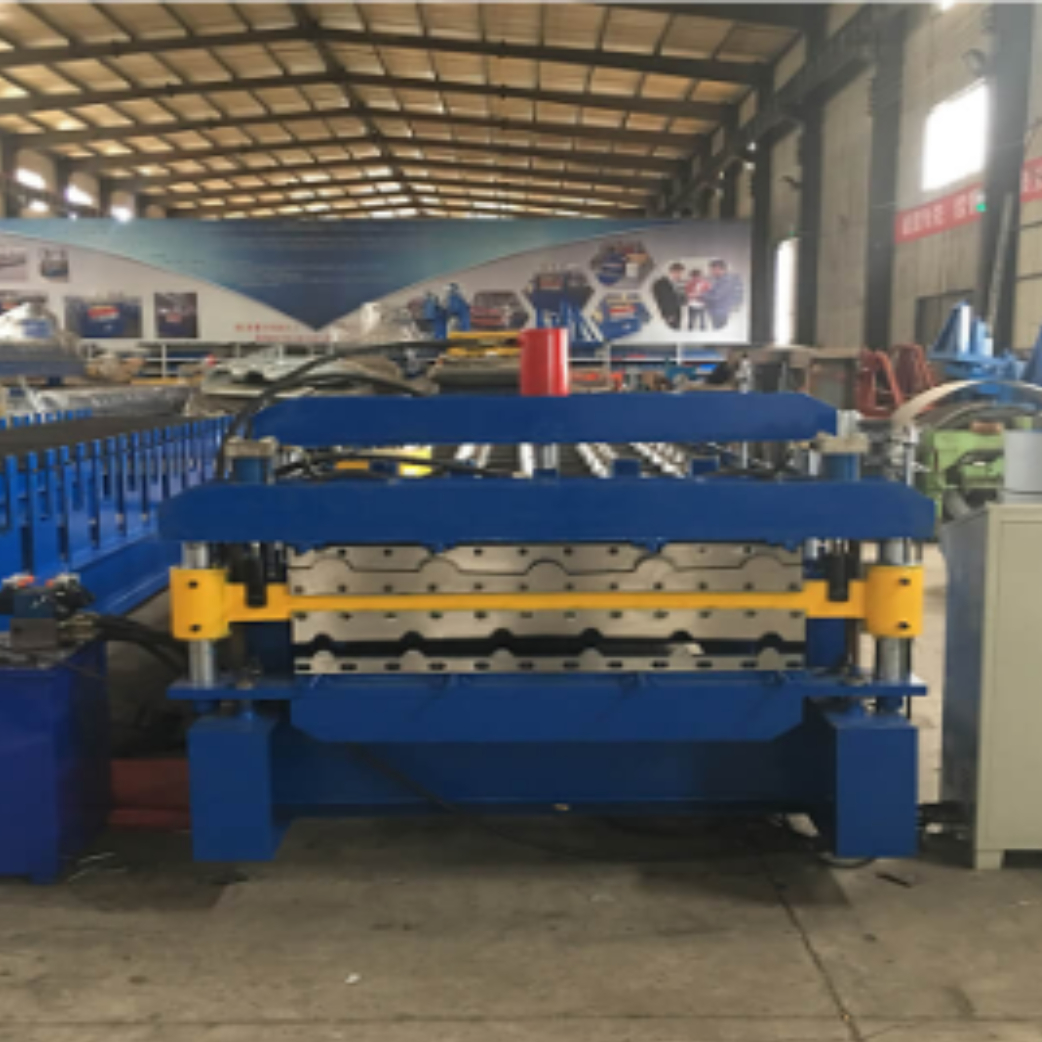

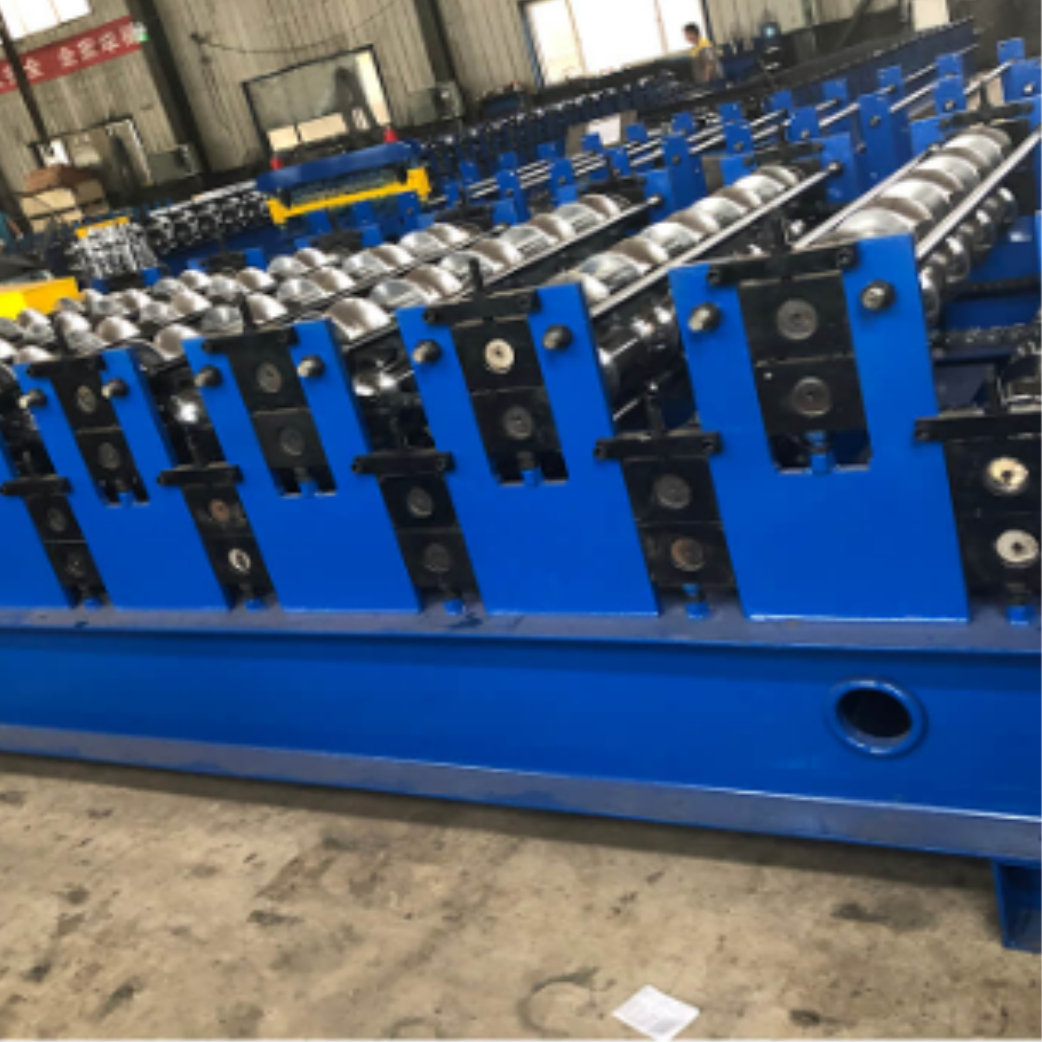

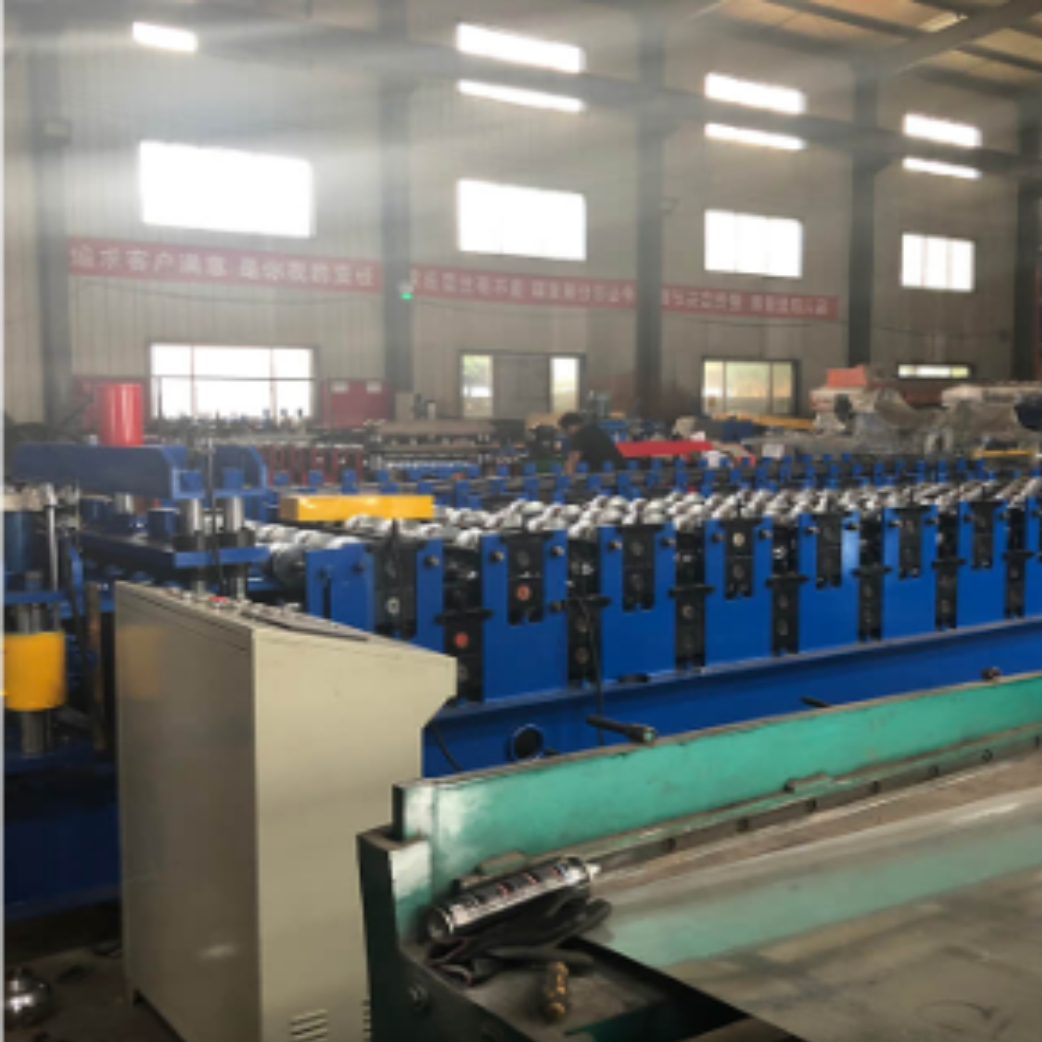

La Maquina Plegadora es un equipo de maquina para fabricacion de dibujos y confeccion de latas, puede producir un tipo de dibujo a la vez. Desde un rollo de Bobina de Zinc liso (Prepintado, Galvanizado, ZincAlum) Ud puede fabricar cualquiera de sus presentaciones (Ondulado o Acanalado, PV4, PV6, Teja Redonda, Continua, Apaisada, Colonial, 5V, etc.) Poseemos mas de 28 dibujos distinto de confeccion, sin embargo, es nuestra responsabilidad señalar a Ud que los dibujos en Chile que comunmente se trabajan no son mas de 10.
Cada uno de nuestros equipos mantienen especificaciones y parametros distintos como dimensiones y Mts3. Antes de Cotizar Ud debe tener claro los dibujos que requiere a fin de ser considerados en el equipo de su interés a fin de entregar a Ud una Cotizacion apegada a lo real y segun su requerimiento puntual.
Parámetros Comunes
| Desbobinador / desenrollador | Desbobinador manual o según requerimientos del cliente |
| Cuchilla de corte | Cortador manual |
| Marco principal | Vigas de 400 mm H, acero 45 # |
| Plato medio | 20 mm o según las demandas de la máquina, acero 45 # |
| Cubierta de la máquina | Soldado con malla de alambre de 8 mm de diámetro y acero en ángulo de 35 mm de diámetro |
| Rueda | 45 # acero, tratamiento térmico superficial cromado, dureza HRC 58-60 ℃ |
| Eje | Diámetro: 80 mm (depende de diferentes diseños) |
| Eje macizo, acero forjado 45 # de alta calidad, con almohadilla antirretorno | |
| Numero de rollos | 9 rollos comunes – 25 rollos (según diseño diferente) |
| Cadena | 1,2 pulgadas según las demandas de la máquina |
| Voltaje | 220 V / 50 HZ / potencia monofásica o como requisito |
| Potencia del motor principal | 3KW / 4kW / 5.5KW / 7.5KW o como demandas reales |
| Estación de bomba hidráulica | Bomba de engranajes |
| Potencia del motor de la estación de bombeo | 3KW / 4KW / 5.5KW / 7.5KW o como demandas reales |
| Reductor | Reductor de engranajes 6 # / 8 # |
| Presión hidráulica | 10-12MPa según la bomba de aceite y el motor de la bomba |
| Cuchillo de corte | Cr12 / Cr12MOV, tratamiento térmico, HRC 58-60 ℃ |
| Tamaño del cromado: 0,05 mm | |
| Método de corte | Corte electrico |
| Sistema de control | Sistema de control PLC, rotación de 360 grados |
| Idiomas de visualización del PLC | Chino, inglés (español o ruso) |
| Productividad | 10 ~ 15 m / min |
| Tolerancia de longitud | ±2mm |
| Tolerancia de corte | ±1mm |
| Materia prima | Bobina de acero galvanizado / Bobina de acero Galvalume / Bobina de acero de color / Bobina de acero de aluminio / Bobina de acero inoxidable |
| Espesor de alimentación | 0.3-1.0mm (bobina de acero galvanizado / bobina de acero Galvalume / bobina de acero de color / bobina de acero inoxidable); 0.3-1.5 mm (bobina de acero de aluminio) |
