Flujo de proceso automático de la máquina de correas de intercambio CZ:
Desbobinador manual– Perforación– Máquina perfiladora– Prensa de moldeo– Caja de control PLC– Sistema hidráulico– Postcorte– Mesa de salida.
|

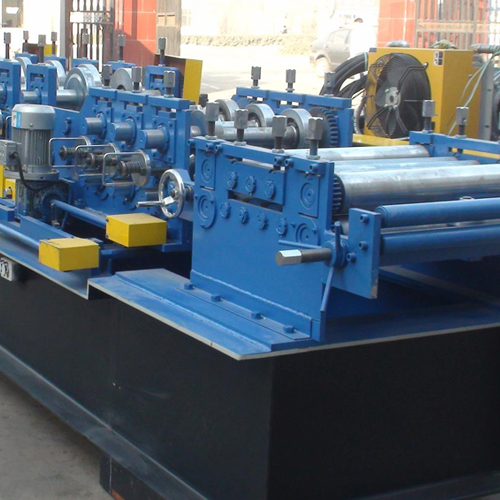

Máquina perfiladora de correas |
||
| 1 | Adecuado para procesar | Placa de acero |
| 2 | Rodillos | 18 filas (antes y después de la nivelación) |
| 3 | Dimensiones | El 11 * 1.3 * 1.5m |
| 4 | Poder | 11,5 kW + 7,5 kW |
| 5 | Espesor de la placa | 1-3 mm |
| 6 | Productividad | 8-10 m / min |
| 7 | Espesor de placa media | 20 mm |

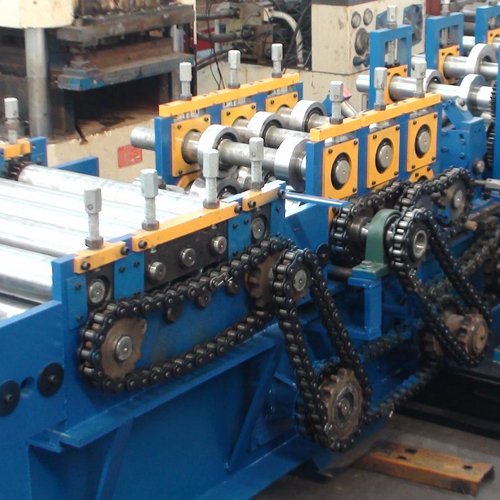

| 8 | Maneras de conducir | Ruedas de China de 2.6 pulgadas y cadena de eslabones |
| 9 | Diámetro y material del eje de formación | 80 mm |
| 10 | Peso | Aproximadamente 8.5T |
| 11 | Voltaje | 380V 50HZ3 fase |
| 12 | Material en rollo | GCr15 (acero para cojinetes) cromado duro después del tratamiento térmico |
| 13 | Material del eje | Modulación 40Cr del tratamiento térmico después de pulir el cromado duro |
| 14 | En ambos lados del material de la pared | Acero A3 |
| 15 | Marco | Viga H internacional |
| 16 | Material de la hoja | Cr12Mov |
| 17 | Rueda de formación | Templado de acero para cojinetes |
La máquina consta de las siguientes partes:
Máquina de alimentación de un solo extremo (capacidad máxima 5T), Nivelación de alimentación, Sistema de formación, Mecanismo de enderezamiento , orificios simples + dobles, Sistema de cizallamiento después de la formación, Plataforma o mesa del material de salida (6 m)
